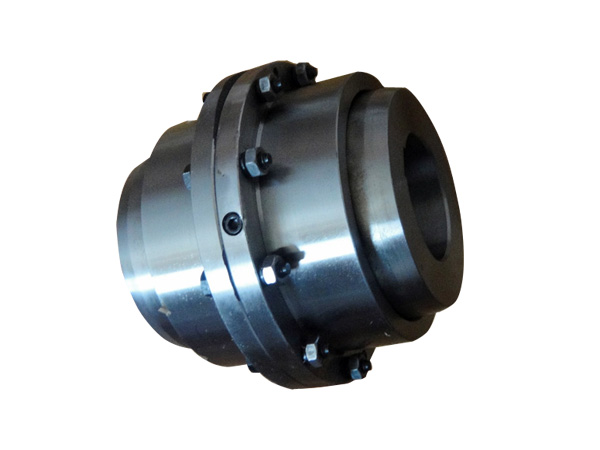

GIICL型鼓形齒式聯軸器

產品說明

GIICL型鼓形齒式聯軸器特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。

WG型--基本型；

WGP型--帶制動盤型，適用于與點盤式制動器配套；

WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；

WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；

WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；

I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；

II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J1型軸伸聯接；

GICL型--基本型(寬型)；

GIICL型--基本型(窄型)；

GICLZ型--中間軸型(寬型)；

GIICLZ型--中間軸型(窄型)；

GICL、GIICL型,用于兩軸端直接聯接；

GICLZ、GILZ型，用于兩軸長距離聯接；

GCLD型--電機軸伸型，用于電機軸伸聯接；

GⅡCL型鼓形齒式聯軸器的參數及主要尺寸：(JB/T 8854.2-2001) mm

型號	公稱轉矩 Tn kN.m	許用轉速 [n] r/min	軸孔直徑 d1,d2	軸孔長度 L		D	D1	D2	C	H	A	B	轉動慣量 kg.㎡	潤滑脂用量 ml	質量 kg
				Y	J1
GⅡCL1	0.4	4000	16,18,19	42	—	103	71	50	8	2	36	76	0.0035	51	5.1
			20,22,24	52	38								0.0035		3
			25,28	62	44								0.0035		3.1
			30,32,35	82	60								0.0038		3.6
GⅡCL2	0.71	4000	20,22,24	52	—	115	83	60	8	2	42	88	0.0058	70	4.9
			25,28	62	44								0.0055		4.5
			30,32,35,38	82	60								0.006		5.1
			40,42,45	112	84								0.0068		6.2
GⅡCL3	1.12	4000	22,24	52	—	127	95	75	8	2	44	90	0.0105	68	7.5
			25,28	62	44								0.01		7
			30,32,35,38	82	60								0.01		6.9
			40,42,45,48,50,55,56	112	84								0.0113		8.6
GⅡCL4	1.8	4000	38	82	60	149	116	90	8	2	49	98	0.02	87	10.1
			40,42,45,48,50,55,56	112	84								0.0223		12.2
			60,63,65	142	107								0.0245		14.5
GⅡCL5	3.15	4000	40,42,45,48,50,55,56	112	84	167	134	105	10	2.5	55	108	0.0378	125	16.4
			60,63,65,70,71,75	142	107								0.0433		19.6
GⅡCL6	5	4000	45,48,50,55,56	112	84	187	153	125	10	2.5	56	110	0.0663	148	22.1
			60,63,65,70,71,75	142	107								0.075		26.5
			80,85,90	172	132								0.0843		31.2
GⅡCL7	7.1	3750	50,55,56	112	84	204	170	140	10	2.5	60	118	0.103	175	27.6
			60,63,65,70,71,75	142	107								0.115		33.1
			80,85,90,95	172	132								0.1298		39.2
			100,(105)	212	167								0.151		47.5
GⅡCL8	10	3300	55,56	112	84	230	186	155	12	3	67	142	0.167	268	35.5
			60,63,65,70,71,75	142	107								0.188		42.3
			80,85,90,95	172	132								0.21		49.7
			100,110,(115)	212	167								0.241		60.2
GⅡCL9	16	3000	60,63,65,70,71,75	142	107	256	212	180	12	3	69	146	0.316	310	55.6
			80,85,90,95	172	132								0.356		65.6
			100,110,120,125	212	167								0.413		79.6
			130,(135)	252	202								0.47		95.8
GⅡCL10	22.4	2650	65,70,71,75	142	107	287	239	200	14	3.5	78	164	0.511	472	72
			80,85,90,95	172	132								0.573		84.4
			100,110,120,125	212	167								0.659		101
			130,140,150	252	202								0.745		119
GⅡCL11	35.5	2350	70,71,75	142	107	325	276	235	14	2.5	81	170	0.454	550	97
			80,85,90,95	172	132								1.096		114
			100,110,120,125	212	167								1.235		138
			130,140,150	252	202								1.34		161
			160,170,(175)	302	242								1.588		189
GⅡCL12	50	2100	75	142	107	362	313	270	16	4	89	190	1.623	695	128
			80,85,90,95	172	132								1.828		150
			100,110,120,125	212	167								2.113		205
			130,140,150	252	202								2.4		213
			160,170,180	302	242								2.728		248
			190,200	352	282								3.055		285
GⅡCL13	71	1850	150	252	202	412	350	300	18	4.5	98	208	3.925	1019	269
			160,170,180,(185)	302	242								4.425		315
			190,200,220,(225)	352	282								4.918		360
GⅡCL14	112	1650	170,180,(185)	302	242	462	418	335	22	5.5	172	296	8.025	3900	421
			190,200,220,	352	282								8.8		476
			240,250	410	330								9.725		544
GⅡCL15	180	1500	190,200,220	352	282	512	465	380	22	5.5	182	316	14.3	3700	608
			240,250,260	410	330								15.85		696
			280,(285)	470	380								17.45		786
GⅡCL16	250	1300	200	352	282	580	522	430	28	7	209	354	23.925	4500	799
			240,250,260	410	330								26.45		913
			280,300,320	470	380								29.1		1027
GⅡCL17	355	1200	250,260	410	330	644	285	490	28	7	198	364	43.095	4900	1176
			280,(290)300,320	470	380								47.525		1322
			340,360,(365)	550	450								53.725		1532
GⅡCL18	500	1050	280,(290)300,320	470	380	726	654	540	28	8	22	430	78.525	7000	1698
			340,360,380	550	450								87.75		1948
			400	650	540								99.5		2278
GⅡCL19	710	950	300,320	470	380	818	748	630	32	8	232	440	136.75	8900	2249
			340,(350),360,380,(390)	550	450								153.75		2591
			400,420,440,450,460,(470)	650	540								175.5		3026
GⅡCL20	1000	800	360,380,(390)	550	450	928	838	720	32	11	247	470	261.75	11000	3384
			400,420,440,450,460	650	540								299		3984
			480,500
			530,560,600	800	680								360.75		4430
GⅡCL21	1400	750	400,420,440,450,460	650	540	1022	928	810	40	12	255	490	468.75	13000	4977
			480,500
			530,560,600	800	680								561.5		6152
GⅡCL22	1800	650	450,460,480,500	650	540	1134	1036	915	40	13	262	510	753.75	16000	6318
			530,560,600,630	800	680								904.75		7738
			670,（680）	900	780
GⅡCL23	2500	600	530,560,600,630	800	680	1282	117	1030	50	14	299	580	1517	28000	10013
			670,（700）,710,750,（770）	900	780								1725		11553
GⅡCL24	3550	550	560,600,630	800	680	1428	1322	1175	50	17	317	610	2486	33000	12915
			670,（700）,710,750	900	780								2838.5		15015
			800,850	1000	880								3131.8		16615
GⅡCL25	4500	460	670,（700）,710,750	900	780	1644	1538	1390	50	19	325	620	5174.3	43000	19837
			800,850	1000	880								5836.5		22381
			900,950	—	980								6413		24765
			1000,（1040）	—	1100								7198.3		27797
